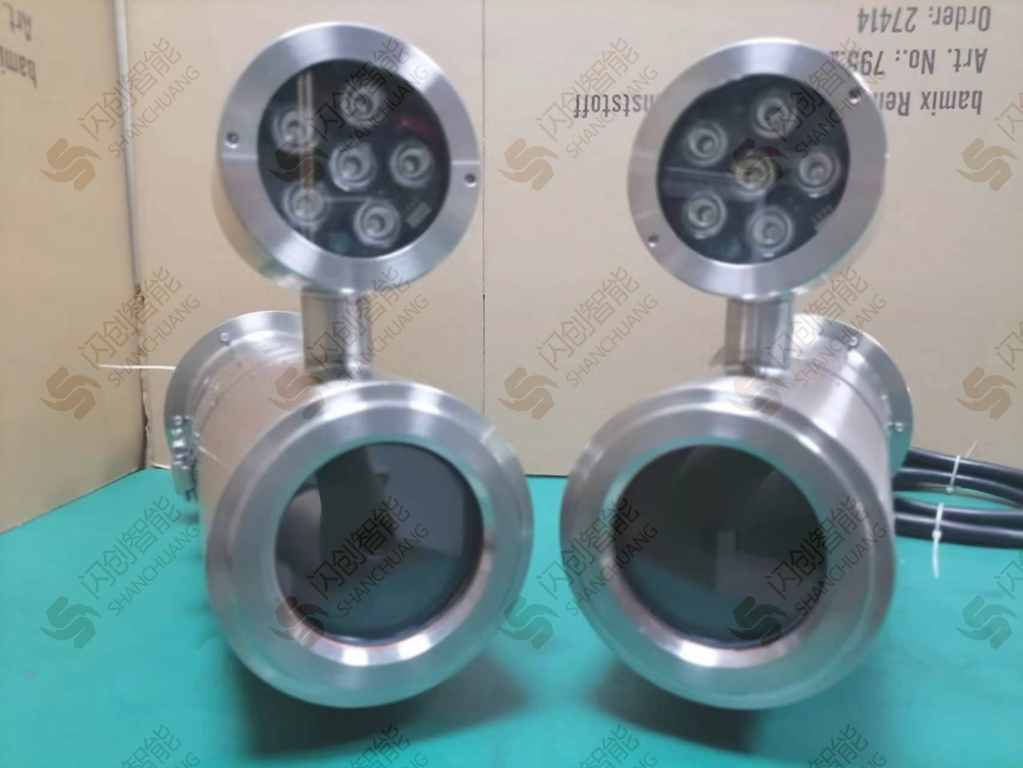

煤矿井下防爆电气设备的安装标准

防爆电气设备安装标准

一、外部标准：

1、电气设备应上设备架，设备架离地约0.3米。

2、正确连接电气设备接地线和接地极，接地极与电气设备的距离大于5m。

3、每组电气设备两台设备间距约0.5米（两台设备喇叭嘴间距），中间连接电缆应适度（以两喇叭直线距离下垂180±30mm左右为准）。

4、凡有电缆压线板的电器，引入引出电缆必须用压线板压紧，但不得把电缆压扁。

5、紧固件应齐全、完整、可靠。同一部分的螺母、螺栓其规格应要求一致。螺杆裸落部分一般为1－3扣r。凡用螺栓连接紧的部件，其间夹有弹性物者(如密封圈和橡套电缆)不允许加簧垫圈。

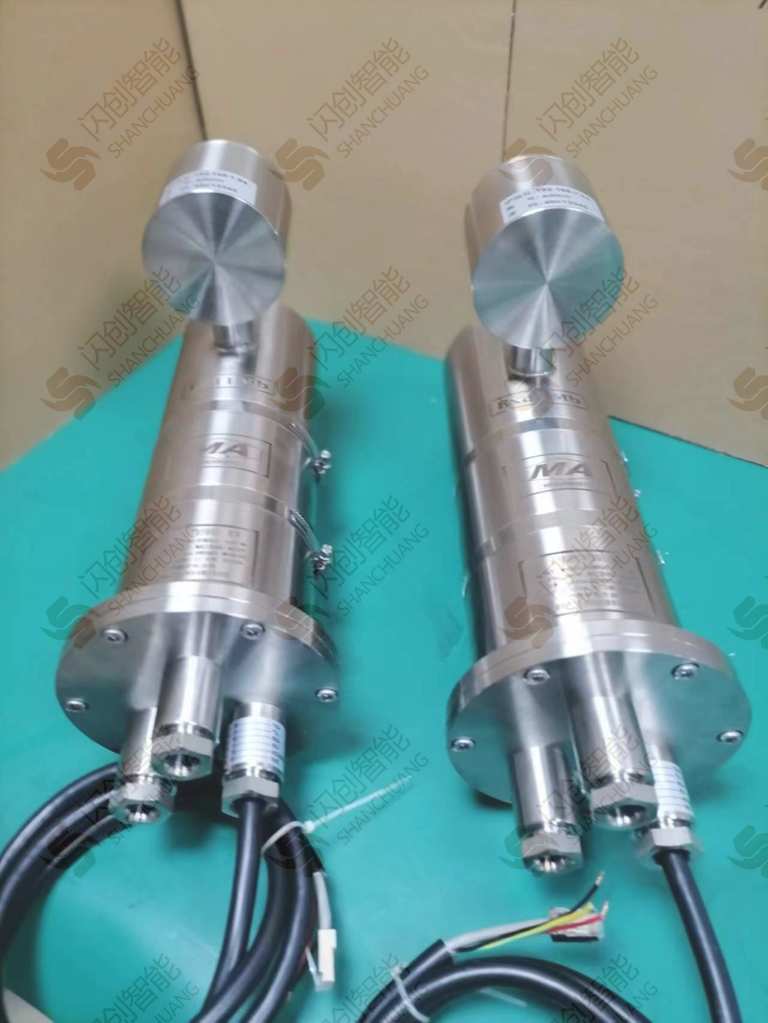

6、喇叭嘴压紧要有余量，余量不小于1毫米，否则为失爆。线嘴应平行压紧，两压紧螺丝入口之差应不大于5毫米，否则为不完好。

7、隔爆接合面紧固螺栓应加装弹簧垫，用弹簧垫圈时其规格应与螺栓保持一致，紧固程度应以将其压平为合格。

8、密封圈的分层侧在接线时，应向里；密封圈内径与电缆外径的配合为±1毫米；密封圈刀削后应整齐圆滑，不得出现锯齿状。

二、内部标准：

1、电缆护套伸入器壁的长度为5至15mm，小于5mm是失爆，大于15mm为不完好。

2、接线应整齐(不扭弯)、紧固、导电良好、无毛刺。卡爪(或平垫圈)弹簧垫(双帽齐全)使用线鼻子时可不用平垫圈，接线后，卡爪(或平垫圈)不压绝缘胶皮或其他绝缘物，芯线裸露距卡爪(或平垫圈)不大于10mm。

3、接线腔地线长度应适宜，以松开线嘴卡兰拉动电缆后，三相火线拉紧或松脱，地线不掉为宜。接地螺栓、螺母、垫圈不允许涂绝缘物。

4、接线柱螺丝、弹垫齐全和卡抓齐全，压线紧固。

5、接线腔内清洁无杂物，电源板盖好。

6、防爆面清洁无杂物，无锈迹，光滑无伤痕，必须涂凡士林。

7、当线嘴已全部压紧仍不能将密封圈压紧时，只能用一个厚度适当，不开口的金属圈来调整，不得填充其他杂物(包括再加密封圈等)。

8、其它标准参照《井下防爆电气设备检查标准五十条》 。

三、以上规定如有与《煤矿安全规程》或其它国家标准相冲突时，以国家标准为准。

井下电缆悬挂标准

（一）电缆水平敷设时必须与巷道走向一致，垂直方向敷设时必须与地面成90º，即横平竖直。

（二）、电缆改变敷设方向时，要求成90º转弯，转弯处应有适宜的圆弧，半径符合下列要求：

A、铠装电缆要求：弯曲半径≥20倍电缆外径

B、橡套电缆要求：弯曲半径≥10倍电缆外径

（三）电缆悬挂点的间距在水平巷道或倾斜巷道内不大于2m，在立井井筒内不得超过6m。

（四）悬挂高度符合下列要求（以下高度以电缆钩最下方为准）

1、主要运输巷不低于1.6m。

2、掘进与回采巷道平巷悬挂不低于1.6m，放顶硐室及机电硐室处不低于1.8m。

（五）悬挂应有适当的弛度，一般以电缆拉直后自然垂下为宜。

（六）一般规定

1、严禁用小电缆钩挂大电缆。

2、同一地点或同一地段挂同一根电缆只许用同一类型电缆钩。

3、巷道一侧挂有2根以上电缆时，不得交叉，且弛度一致，不得错钩吊挂。

4、电缆钩一钩只准挂一根电缆。

5、电缆接线盒、连接插销等电缆连接装置应单独固定牢固，不得让电缆受力。

6、通讯和信号电缆应与电力电缆分挂在井巷的两侧，如果受条件所限：在井筒内，应敷设在距电力电缆0.3m以外的地方；在巷道内，应敷设在电力电缆上方0.1m以上的地方。

（七）其它规定

1、电缆不得挂在风管或水管上。

2、电缆不得遭受淋水。

3、电缆上严禁悬挂任何物件。

4、电缆与压风管、供水管在巷道同一侧敷设时，必须敷设在管子上方，并保持0.3米以上的距离。

5、盘圈或盘“8”字形的电缆不得带电，但给采掘机组供电的电缆不受此限。

6、高低压电缆敷设在巷道同一侧时：

A、高低压电缆之间的距离应大于100mm ；

B、高压电缆之间、低压电缆之间的距离不得小于50mm。

8、穿墙电缆穿管敷设，管两端必须用黄泥封堵。

（八）电缆标志牌

1、标志牌的内容

1）要求注有型号、电压、长度、始末端名称。

2）字迹清楚不潦草，并与实际相符。

2、标志牌的粘贴要求

1）箭头指向正确，即：箭头由电源指向负荷端或受电端。

2）巷道内敷设的电缆每50m粘贴1个标志牌。

3）拐弯处或分支点以及电缆的接线盒两端、穿墙电缆的墙的两边各1个标志牌。

4）电器设备入线电缆均应粘贴标志牌，标志牌粘贴在距喇叭嘴0.5m处。

（九）皮带等电气设备控制、测量、信号等用途电缆

1、允许使用扎带绑扎固定。

2、要求横平竖直不交叉。

3、电缆两端挂牌管理，牌上要注明电缆型号、用途等。

（十）在总回风巷和专用回风巷不应敷设电缆,特殊情况下需敷设时必须制定相应的安全措施。
